Máquina de fazer terça Z

Máquina perfiladeira de terça Z

Beenew Machinery é um dos primeiros fabricantes de máquinas formadoras de perfis tipo Z na China e pode fornecer soluções completas para perfis tipo Z em larguras padrão de 75/100/125/150/200 mm e tamanhos personalizados.

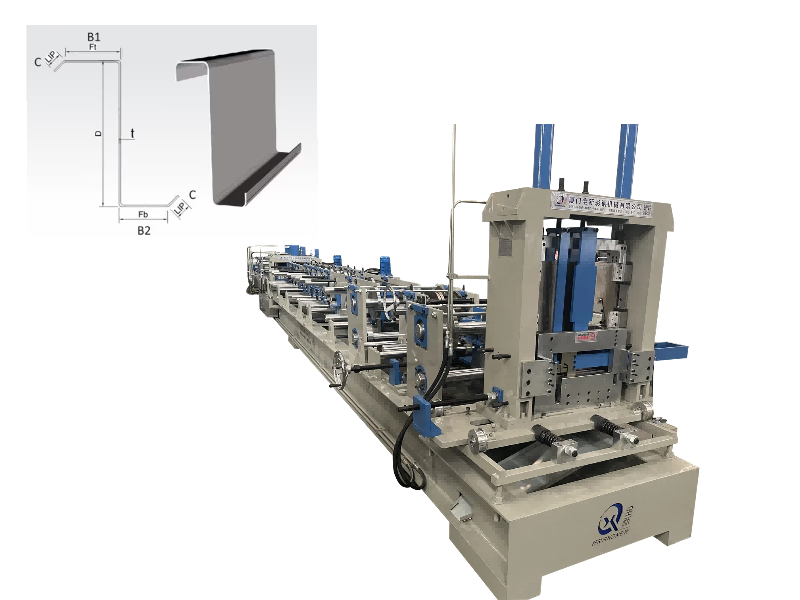

Esta máquina formadora pode produzir terças tipo Z e também é compatível com terças tipo C. As terças de aço produzidas são feitas de chapa de aço laminada a quente por dobra a frio, são leves e adequadas às características das terças de telhados. Eles são amplamente utilizados no suporte de coberturas e paredes de edifícios de grande e médio porte e são um equipamento de produção de componentes essenciais para edifícios com estrutura de aço.

Terças tipo Z: Com seção transversal em forma de Z, paredes finas, peso leve, excelente desempenho de seção transversal e alta resistência, podem ser usadas não apenas para coberturas, mas também para suporte estrutural de paredes e vigas de piso, e são um tipo de terça comumente usado em edifícios com estrutura de aço.

Recursos da máquina

Produz terças de diversos tamanhos sem troca de rolos/calços; troca rápida entre tamanhos de 60-250 mm em um minuto, sem limitação de tamanho dentro dessa faixa, economizando matéria-prima.

Equipado com sistema de pré-corte (com pós-corte opcional); não há necessidade de trocar ferramentas por tamanhos diferentes; os punções podem ser feitos em qualquer posição na alma da terça e nos flanges; suporta gravação em relevo e gravação de logotipo.

Operação simples e baixos custos de manutenção; equipado com uma tampa protetora, interruptor de emergência e programa à prova de erros para proteção de segurança abrangente.

Tolerância de comprimento de processamento ±0,5mm; compatível com matérias-primas com limite de escoamento Q235; qualidade estável do produto acabado.

Parâmetros Técnicos

Parâmetros principais: largura de processamento da banda 100-600 mm, flange 10 mm, espessura de inspeção 0,5 mm; processamento de chapas metálicas com revestimento colorido de 1,5-3 mm (PPGI) e chapas galvanizadas (GI); velocidade de produção de aproximadamente 15m/min.

Componentes da máquina

Máquina desenroladora: Largura máxima 600mm, carga máxima 5000kg, modos de operação passivo/hidráulico.

Unidade principal de conformação de dobra a frio: 11-15 estações de rolo, os rolos são de aço cromado GCR15 (HRC58-62°), o eixo principal é de aço sólido 45 # de 80 mm, acionado por um motor elétrico Shanghai de 18,5 kW.

Dispositivo de corte e puncionamento: Os cortadores/matrizes são de aço tratado Cr12 (HRC58-62°), motor de estação hidráulica 5,5KW, utilizando corte qualificado do tipo coluna.

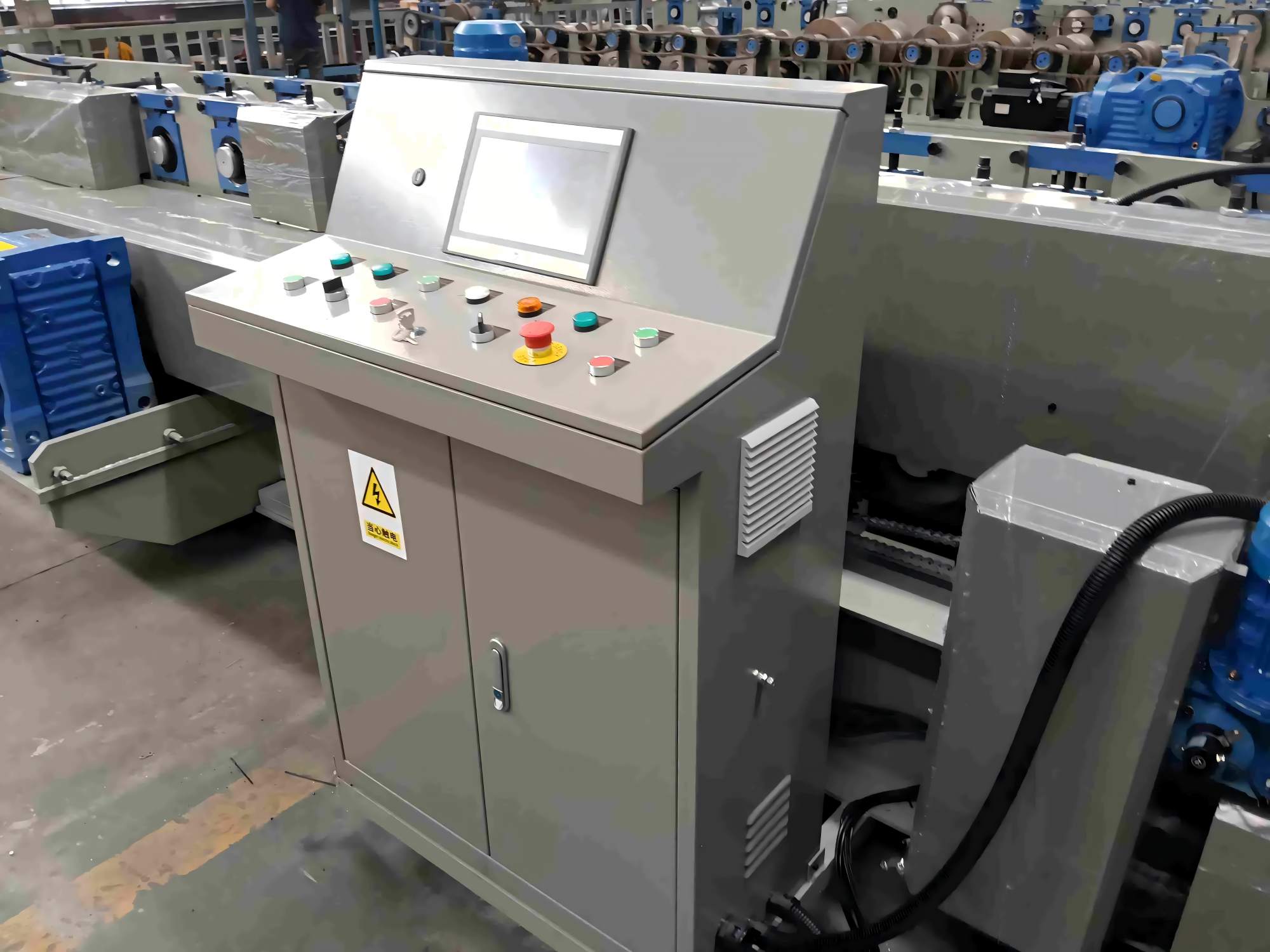

Gabinete de controle PLC: codificador Delta PLC + Omron, operação com tela de toque, erro de comprimento ± 2 mm, suporta chinês e inglês, 380V / 50HZ trifásico (personalizável).

Estação de bomba hidráulica: óleo hidráulico 46 #, válvulas solenóides Huade, motor de 5,5 kw, resfriamento por ventilador.

Plataforma de suporte à produção: Tipo não motorizado, comprimento 2m.

Fluxo do Processo de Produção

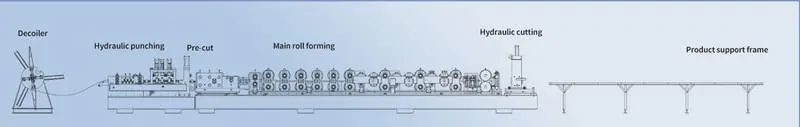

Máquina desenroladora → Mandril formador → Sistema hidráulico → Sistema de controle automático → Mecanismo formador passo a passo → Mecanismo de corte automático → Mesa de recebimento do produto acabado. Os processos principais incluem puncionamento hidráulico e corte hidráulico.

Diferenças entre terças tipo Z e tipo C

Ambas são terças de estrutura de aço, mas suas principais diferenças residem em sete aspectos. As terças do tipo Z são mais vantajosas em aplicações de telhados de grande vão e alta inclinação:

As terças tipo C possuem ângulo de 90° e são utilizadas na construção de paredes e vigas de piso; As terças tipo Z possuem ângulo <90°, oferecendo maior flexibilidade e são utilizadas para sustentação de telhados e paredes, indicadas para telhados com grande inclinação.

As terças do tipo Z podem ser continuamente sobrepostas, adequadas para edifícios metálicos de grande vão, enquanto as terças do tipo C não podem ser sobrepostas.

As terças tipo Z têm maior resistência e podem suportar estruturas pesadas, adequadas para edifícios agrícolas e industriais, mas têm requisitos de instalação mais elevados; As terças do tipo C têm resistência um pouco menor, mas são mais fáceis de instalar.

Quanto maior a inclinação do telhado, maior será a taxa de aproveitamento do módulo de seção de flexão vertical das terças tipo Z, enquanto as terças tipo C não possuem essa característica.

Serviços de Apoio

A Beenew Machinery, fundada em 1997 e sediada em Xiamen, Fujian, é especializada na produção personalizada de diversas máquinas formadoras de rolos. Nossos produtos possuem certificações IAF/SGS/CE e cooperamos com mais de 80 países. Mais de 2.000 clientes visitaram nossa fábrica. O equipamento vem com garantia de mais de 20 anos.

Serviço pós-venda

Garantia de um ano para toda a máquina, 24 meses de reparo gratuito e suporte técnico vitalício. As peças não reparáveis ​​serão substituídas gratuitamente durante o período de garantia (o cliente suporta os custos de envio).

Entrega no prazo de 35 dias após o recebimento do depósito. Equipamentos personalizados estão disponíveis.

Os clientes que visitam nossa fábrica podem receber treinamento presencial sobre instalação de equipamentos, operação e pessoal técnico.

Lidamos com remessas globais, fornecendo uma gama completa de serviços logísticos, incluindo embalagem, reforço, esterilização e carregamento.

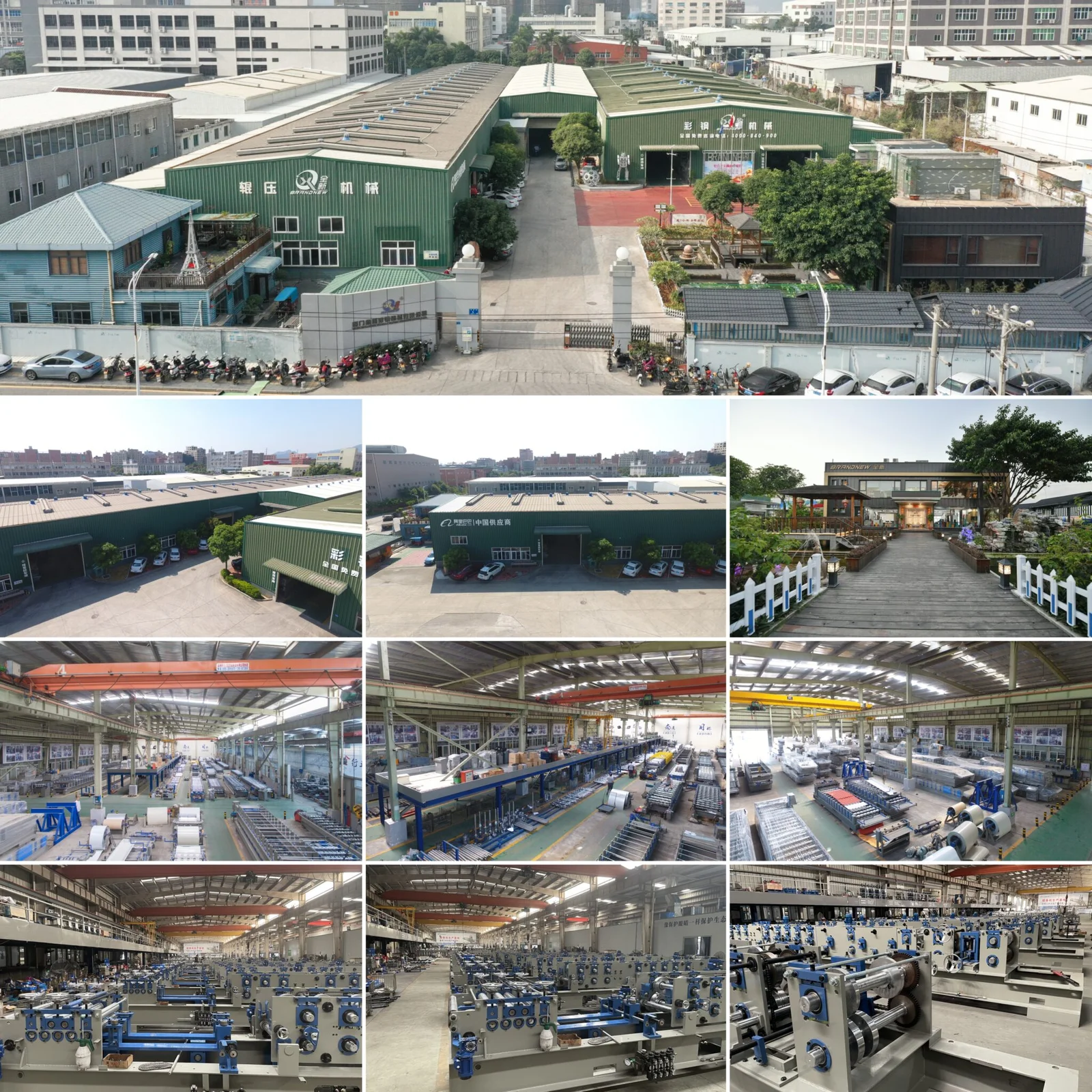

Nova fábrica
