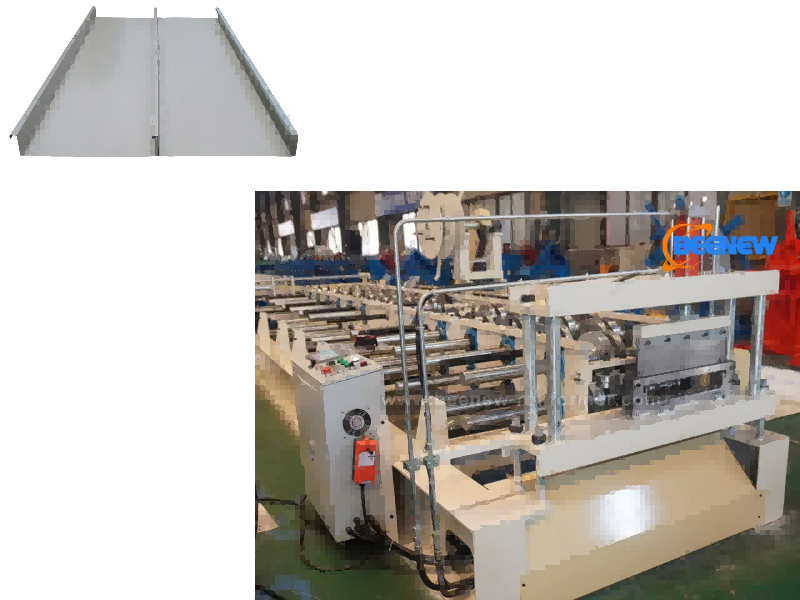

Máquina formadora de costura em pé

Esta máquina para telhados é uma máquina perfiladeira a frio projetada especificamente para processamento de telhados metálicos. Ela produz principalmente telhas com costura vertical da série YX65 e pode produzir simultaneamente quatro larguras efetivas de 280/400/500/600 mm sem alterar o molde do núcleo. É adequado para a construção de telhados com costura vertical de alumínio-magnésio-manganês e aço com revestimento colorido para grandes edifícios públicos (estações ferroviárias de alta velocidade, aeroportos, estádios, etc.) e é uma peça central do equipamento para a construção de processamento de coberturas metálicas.

Processo de Produção

Alimentação do rolo → Desenrolamento → Pré-corte manual no comprimento → Guia de alimentação → Rolamento a frio → Pós-corte hidráulico → Coleta do produto acabado. Todo o processo é automatizado e requer apenas 1-2 operadores.

Parâmetros

1. Tipo e dimensões do painel

Altura da nervura do painel do telhado: 65 mm (identificador do núcleo da série YX65)

Largura efetiva de produção: 300/400/500/600mm

Largura de alimentação da matéria-prima: aproximadamente 472/575/675/775 mm

2. Matérias-primas compatíveis

Material: Chapa de aço com revestimento colorido (PPGI), chapa galvanizada, chapa de alumínio-magnésio-manganês

Espessura: Chapa de aço 0,35-0,8 mm, folha de alumínio 0,4-1,2 mm

Força de rendimento: 235-350MPa

3. Formando Desempenho

Passes de formação: 14 passes

Velocidade de formação: 8-20m/min

Tensão: 380V/50Hz/trifásico

4. Especificações do equipamento

Dimensões gerais da máquina: Aproximadamente 5800*1600*1500mm (adequado para transporte de contêineres 20GP)

Peso total da máquina: 5,5-7 toneladas

Potência do motor: Motor principal 7,5 kW + motor hidráulico 2,2 kW (configuração de motor duplo)

Estrutura e Configuração: O equipamento é uma linha de produção integrada, composta por 7 componentes principais, com controle totalmente automatizado por PLC:

1. Desbobinador: Tipo manual, capacidade de carga máxima de 3-5 toneladas, adequado para diâmetro interno da bobina 508±30mm;

2. Máquina de pré-corte: Vinculada ao PLC, pode pré-calcular o comprimento da matéria-prima para reduzir o desperdício de material;

3. Máquina formadora principal: O corpo da máquina é soldado em aço H450, os rolos são de aço 40Cr com acabamento espelhado cromado, diâmetro do eixo 75-80 mm, acionamento por engrenagem / roda dentada;

4. Máquina de pós-corte hidráulica: Material da lâmina de corte Cr12Mov (tratamento térmico HRC58-62), vida útil superior a 1 milhão de vezes, a precisão do corte é garantida mesmo quando a máquina está parada;

5. Sistema de controle PLC: Com tela sensível ao toque, ele pode inserir lote de produção, comprimento e quantidade para obter corte e contagem totalmente automáticos;

6. Rack de descarga: 3 conjuntos de racks de rolos não motorizados para transporte conveniente do produto acabado;

7. Ferramentas incluídas: 1-2 conjuntos de grampos de costura manuais e máquina de fixação de costura elétrica, adequados para instalação no telhado no local.

Informações comerciais e pós-venda

1. Prazo de entrega: Aproximadamente 45 dias úteis;

2. Quantidade mínima de pedido: 1 unidade;

3. Método de pagamento: TT/L/C;

4. Porto de Embarque: Porto de Xiamen, China;

5. Garantia pós-venda: garantia de 1 ano (extensível a 2 anos para componentes principais), suporte técnico 24 horas, serviço no local de engenheiro estrangeiro disponível;

6. Certificações: Em conformidade com CE/ISO/SGS e outros padrões internacionais.

Aplicativos

Perfis de costura permanente são comumente usados ​​para edifícios residenciais e comerciais. Eles são usados ​​​​tanto na instalação de telhados quanto no revestimento de paredes. Simples e generoso, bonito e sólido. Usado em conjunto com máquinas dobradeiras de arco e máquinas curvadoras, pode ser usado para atender a uma variedade de formatos.
