Ex-rolo de terça

Como importantes estruturas de construção para apoiar telhados e paredes, as terças são leves e duráveis. O formador de rolo de terça avançado geralmente incorpora recursos como ajustes automatizados de tamanho, alimentação de material e recursos de puncionamento, aumentando sua versatilidade e produtividade.

Enviar consulta

Descrição do produto

Parâmetro do produto

Item	Parâmetros
Espessura do material	1,5-2,0 mm
Largura de alimentação	125-422 mm
Motor de condução	11 kW
Potência da Estação Hidráulica	5,5 kW
Material do rolo	Aço 45#, tratado termicamente, revestido com cromo duro
Diâmetro do eixo	70/55mm
Estação de formação	13 estações

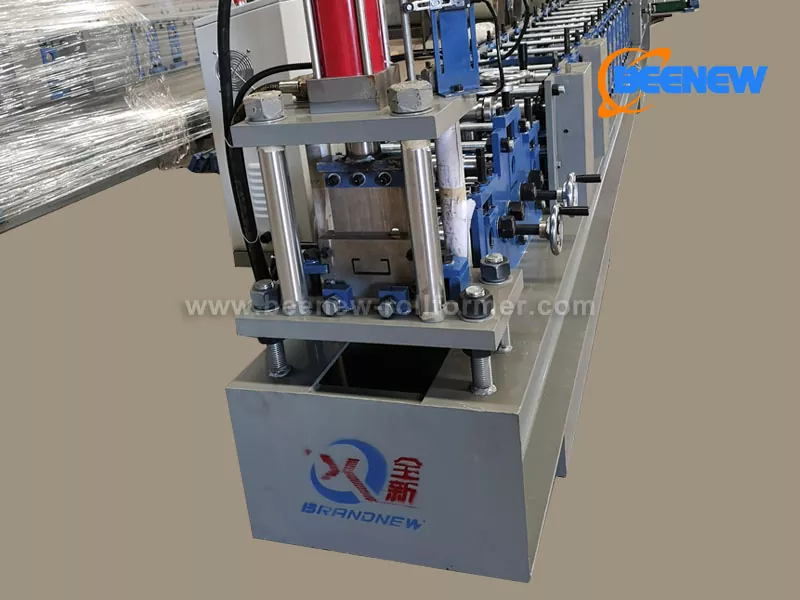

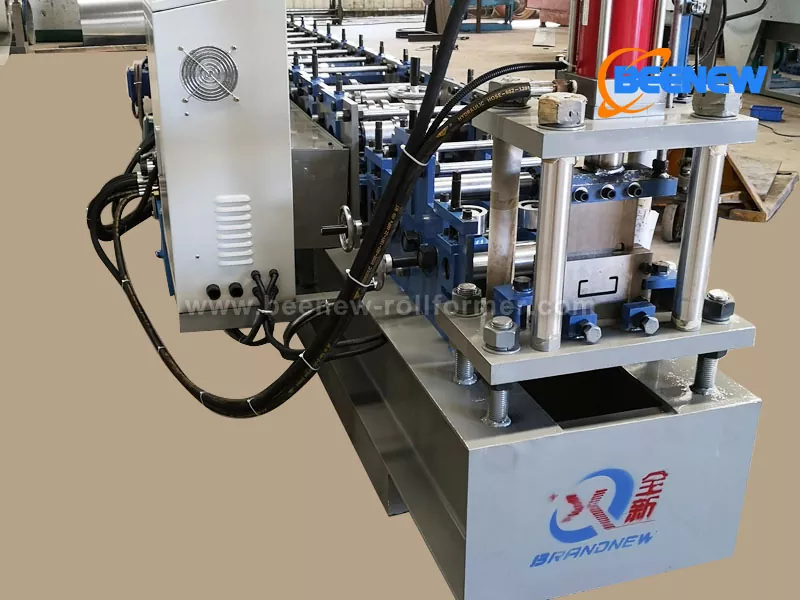

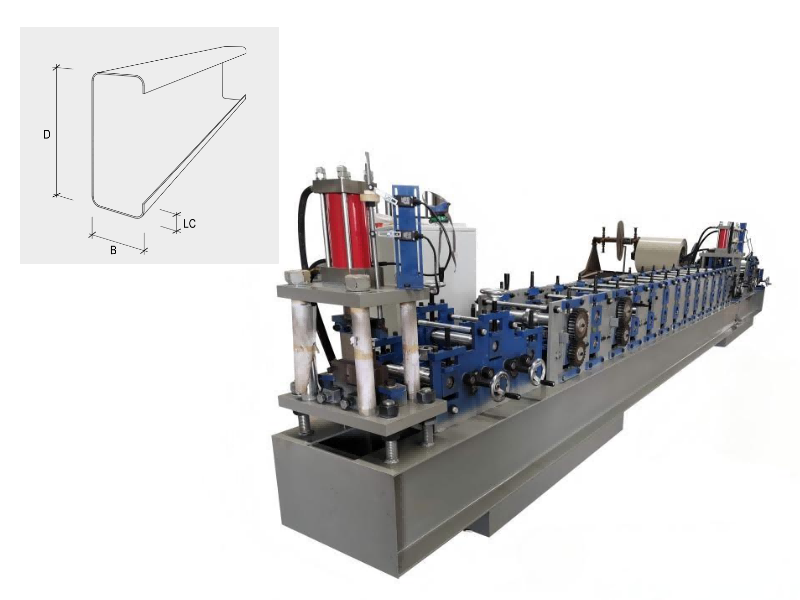

Imagem do produto

Omega Roll Forming Machine

Características

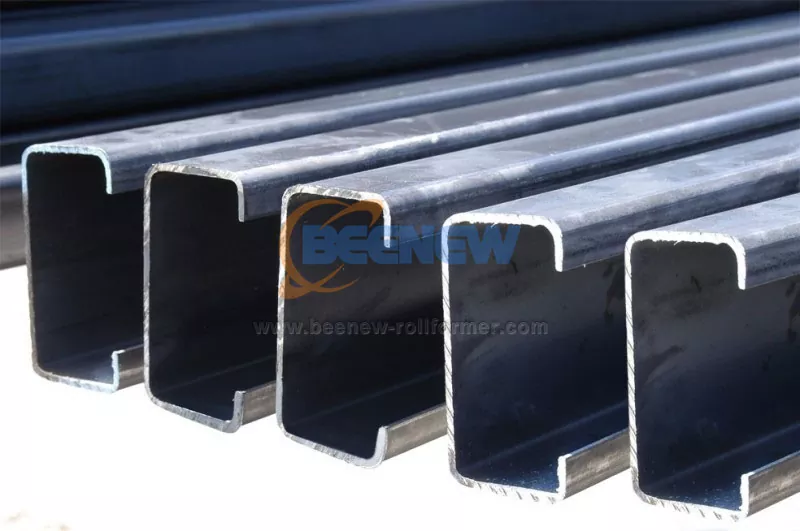

A máquina de terça pode formar o material nos perfis de terça necessários, como formatos C, Z ou U. Essa tecnologia garante alta precisão, eficiência e consistência na produção. Formadora de perfis Beenew com alta tecnologia garantindo as características acima e também com alto grau de automação. Basta inserir o número e o comprimento das terças desejadas. O sistema de controle PLC pode então operar a máquina automaticamente.

Detalhes

Todo o formador de rolo de terça consiste em dispositivo de orientação e nivelamento, dispositivo de pré-cisalhamento e puncionamento, laminador principal, pós-cisalhamento e gabinete PLC.

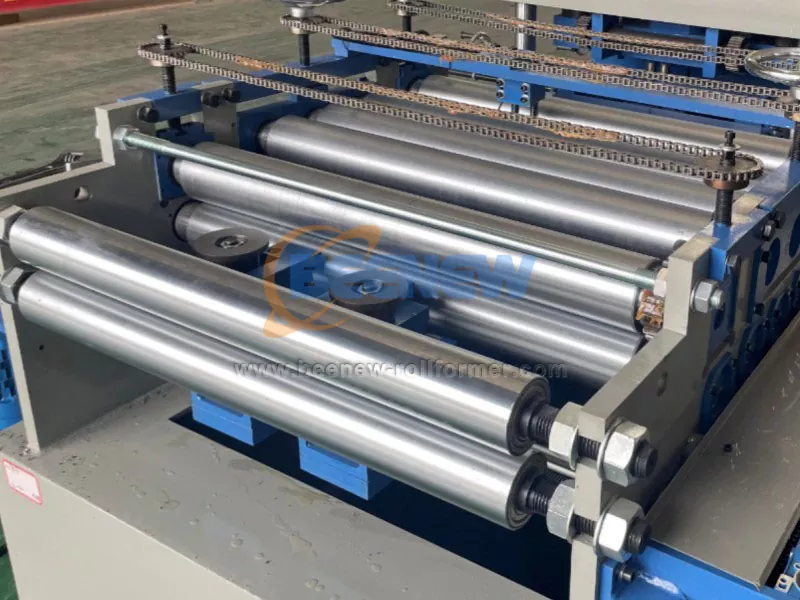

-Dispositivo de guia e nivelamento: dispositivo de introdução de folhas, dispositivo de guia ajustável em ambos os lados, rolos de nivelamento e outros componentes. Adotando a estrutura de três rolos de nivelamento superiores e quatro rolos inferiores para nivelamento.

Omega Machine

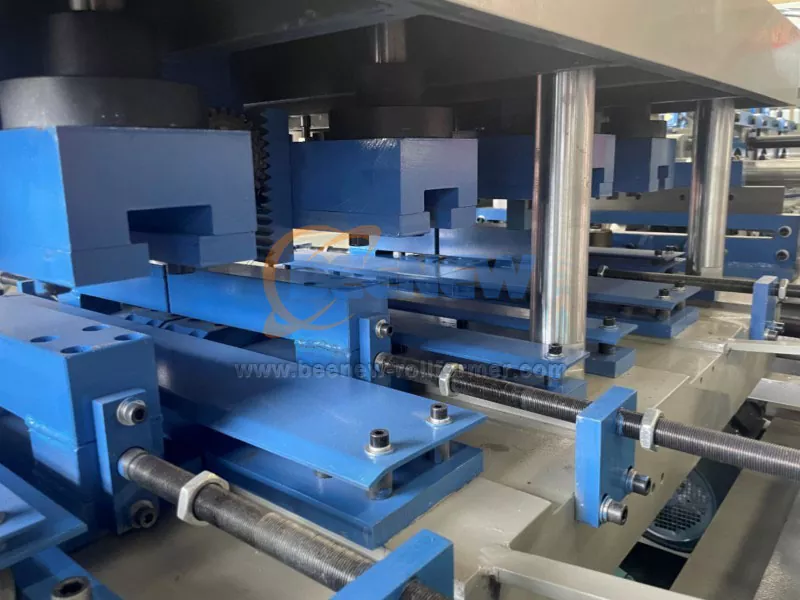

-Dispositivo de pré-cisalhamento e perfuração:

Tesoura dianteira hidráulica para cortar caudas; O dispositivo de perfuração Hydra requer parada durante o corte. O número de moldes de puncionamento é personalizado de acordo com os requisitos de produção do cliente

Purlin Making Machine

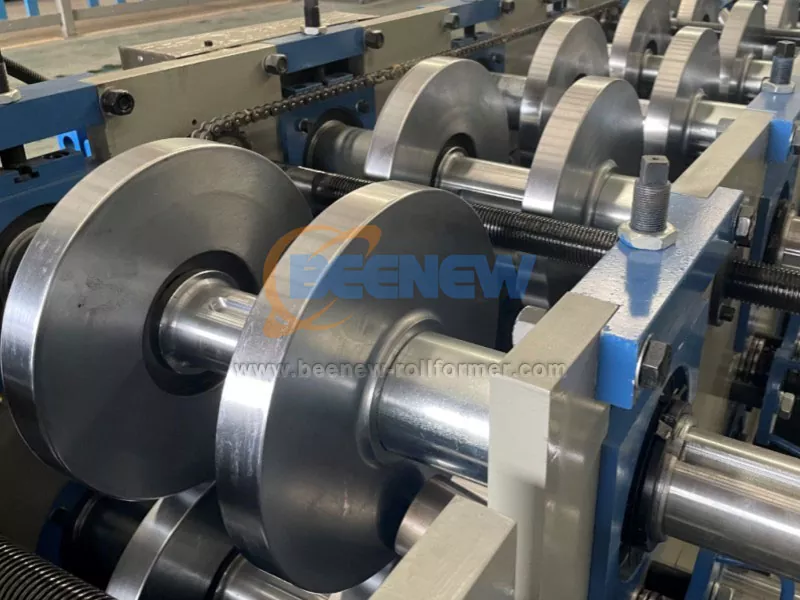

-laminador principal: 13 estações de conformação; Todos os eixos e rolos são sólidos e processados com precisão; Se a resistência e espessura do material a ser prensado forem especiais, o material dos rolos será feito de aço moldado com maior resistência e tratamento especial.

Purlin Rolling Machine

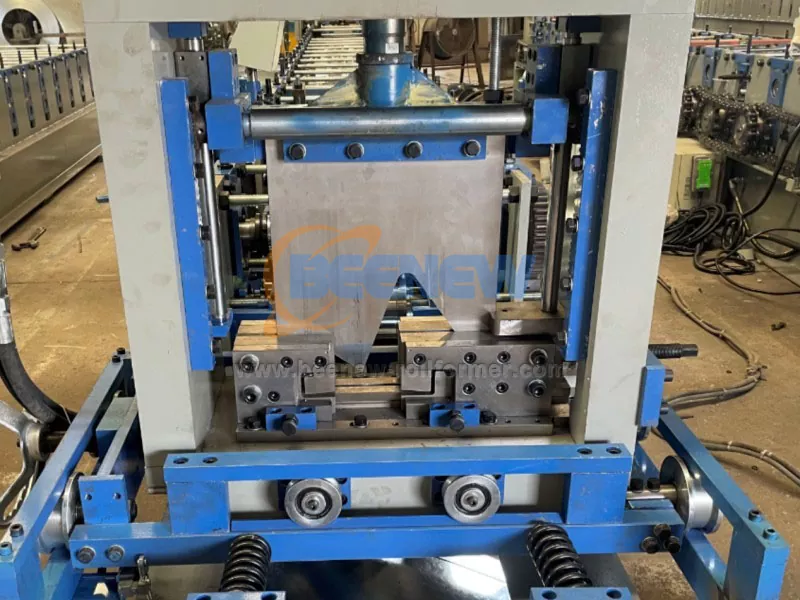

-pós-cisalhamento: Cisalhamento após conformação; Tesoura universal, estrutura de três lâminas, largura e altura da lâmina ajustáveis; material da lâmina CR12MVO;

Purlin Roll Former

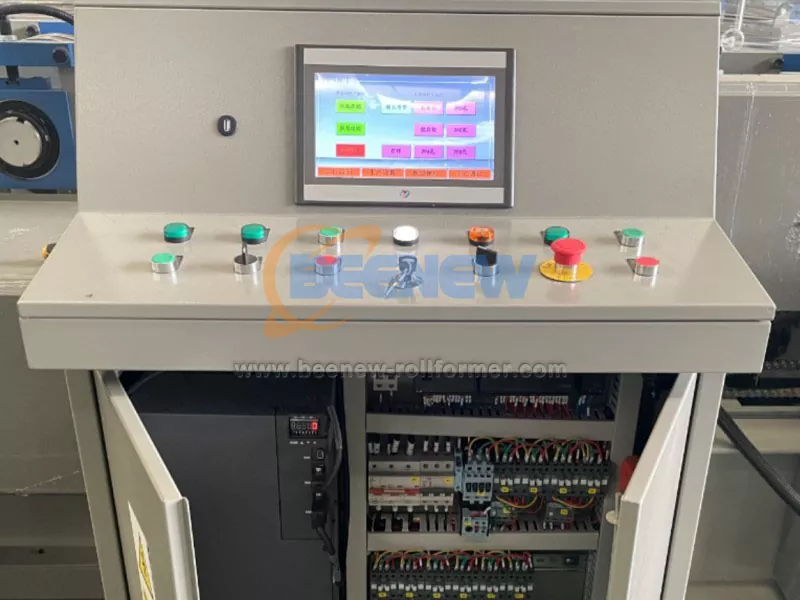

-Gabinete PLC.

Todo o perfilador de terça é controlado por PLC com interface homem-máquina. O operador executa automaticamente o programa definido (controle programável) e monitora o processo de controle, permitindo que o operador controle a linha de produção e modifique os parâmetros de controle, além de monitorar em tempo real o status de funcionamento do equipamento, parâmetros de funcionamento e indicação de falha. Configuração digital do comprimento das peças, o comprimento das peças pode ser ajustado. Monitoramento em tempo real do status operacional do equipamento e indicação de falhas.
