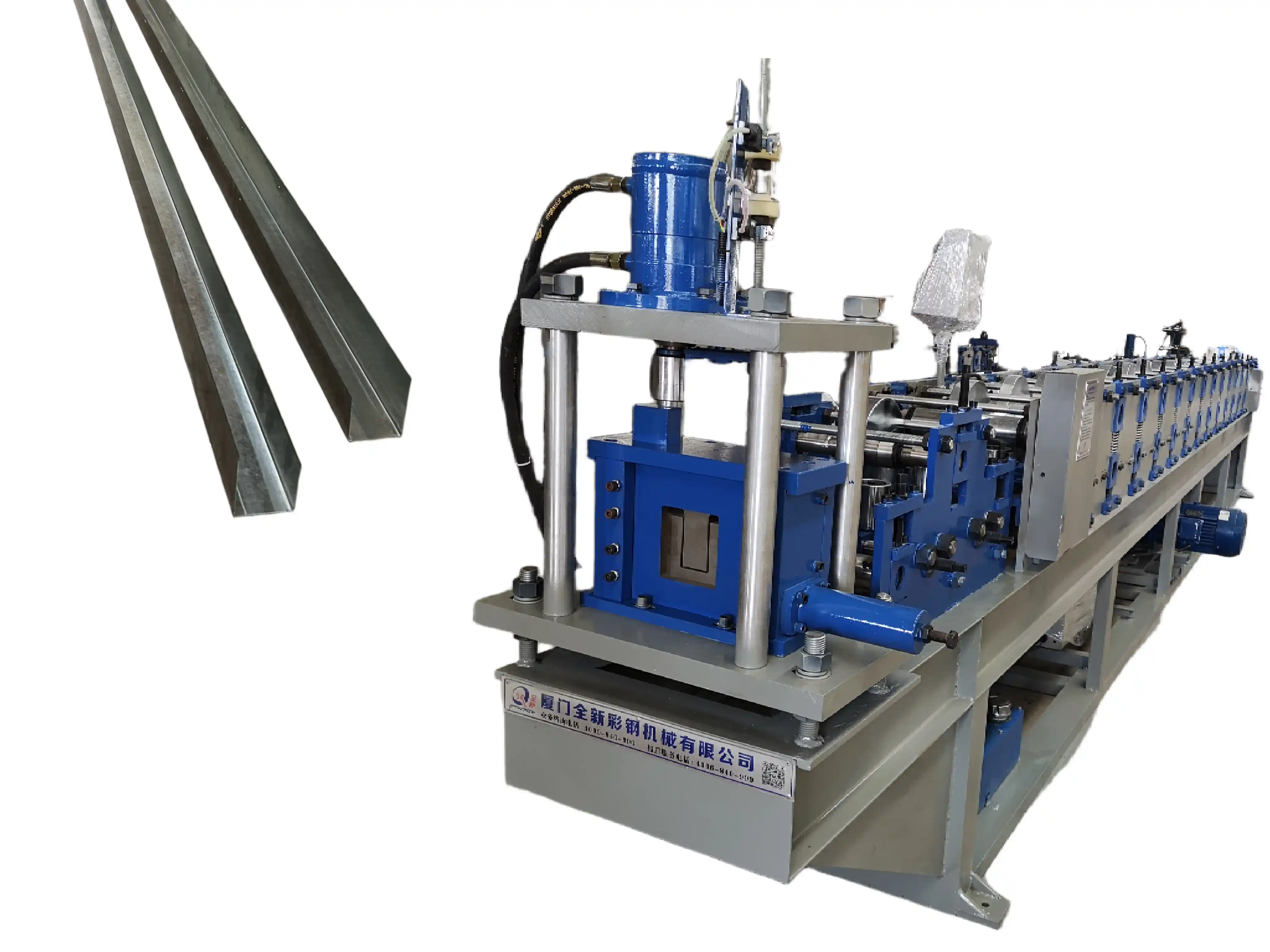

Máquina formadora de rolo de canal

A máquina formadora de rolos de canal Beenew é uma ferramenta industrial essencial utilizada na produção de perfis metálicos em forma de canal, comumente usados em aplicações de construção e manufatura.

Enviar consulta

Descrição do produto

Parâmetro do produto

Item	Parâmetros
Espessura do material	1,0-2,0mm
Largura de alimentação	156 mm
Motor de condução	5,5 kW
Potência da Estação Hidráulica	3 kW
Material do rolo	Aço 45#, tratado termicamente, revestido com cromo duro
Diâmetro do eixo	65mm
Peso da máquina	6 toneladas

Introdução

A máquina formadora de rolos de canal pode ser projetada para formar canais UC em forma de U, em forma de C ou ambos, dependendo dos requisitos do cliente. Esses canais são usados principalmente em suporte estrutural, vigas, colunas e outras áreas em edifícios com estrutura de aço, fabricação de máquinas e equipamentos elétricos. Sua boa resistência e rigidez, aliadas à leveza e facilidade de uso, fazem com que seja amplamente aplicado nessas áreas.

Para economizar tempo e custos de mão de obra, a laminadora de canais é totalmente automática. Isso significa que desde a alimentação do material, puncionamento, conformação e corte, o sistema PLC controlará automaticamente. Você receberá produtos acabados dimensionalmente precisos e esteticamente agradáveis, sem investir muita mão de obra ou operações complicadas.

Detalhes

Toda a máquina formadora de canal, incluindo desbobinador, dispositivo de alimentação, máquina formadora de rolo principal, puncionamento, corte e empilhamento.

1, Desbobinador

Tipo manual e tipo hidráulico para opção. Sua função é desenrolar aço enrolado para processamento posterior, como corte, modelagem ou conformação. O desbobinador opera girando a bobina de maneira suave e consistente, permitindo que o aço seja alimentado nas máquinas subsequentes sem causar danos ou deformação.

2, Dispositivo de orientação e nivelamento

A máquina para fabricar canais possui dispositivo de alimentação de folhas e dispositivo de guia ajustável em ambos os lados, juntamente com rolos de nivelamento e outros componentes. Adota a estrutura dos dois rolos de nivelamento superiores e inferiores para nivelamento.

3, moinho formador de rolos

Consiste em vários conjuntos de rolos para formar o perfil do canal conforme necessário. Todos os rolos são processados finamente e revestidos com cromo duro.

4, dispositivo de perfuração

Existe um dispositivo de perfuração, se necessário. O tamanho e a posição do furo podem ser personalizados. Dispositivo de puncionamento hidráulico para puncionamento após a conformação. Pare para cortar para evitar aberturas nos cortes.

5, empilhamento

Para cada conjunto de máquina formadora de rolos de canal, um conjunto de racks será equipado. E conforme a necessidade do cliente, o empilhador automático também está disponível.
