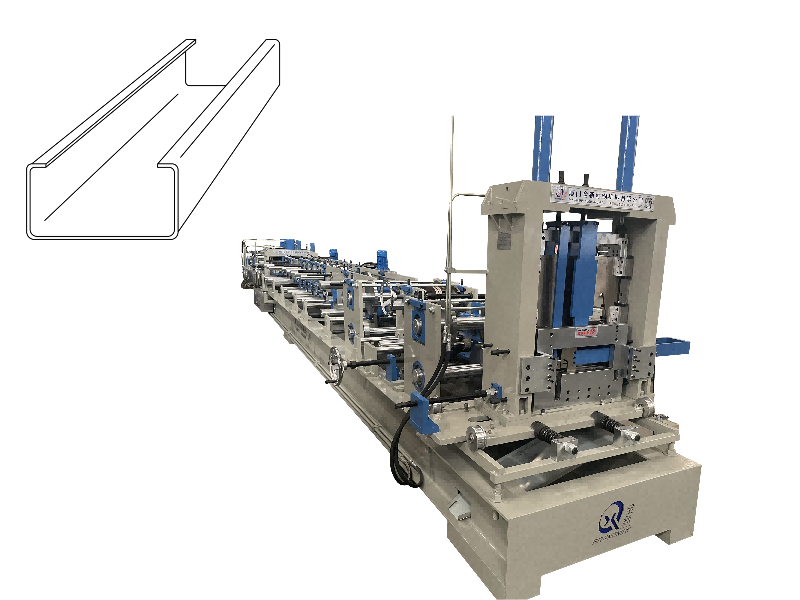

Máquina formadora de terça C

Recursos e vantagens da máquina

Esta é uma máquina perfiladeira contínua totalmente automática, adequada para aplicações leves e pesadas, com uma velocidade de conformação de 18-25 m/min.

Ele emprega um sistema automático de mudança de perfil para formar múltiplas especificações de perfil e integra um sistema de puncionamento flexível on-line para operação flexível.

Processos opcionais de pré-corte/pós-corte: O pré-corte está disponível para produção com múltiplas especificações, economizando custos e tempo de troca de ferramentas; o pós-corte está disponível para menos especificações, melhorando significativamente a qualidade do perfil.

Certificado CE, atendendo aos padrões de qualidade europeus e detentor de múltiplas patentes; modelos populares estão em estoque para entrega rápida.

Equipada com um sistema de controle de movimento por computador de nível industrial e uma interface operacional digital inteligente, esta máquina apresenta um design fácil de usar, operação simples, desempenho estável, qualidade confiável e um design esteticamente agradável e econômico.

Matérias-primas

Material: aço laminado a frio/laminado a quente, aço galvanizado

Espessura: 1,0-3,0 mm

Força de rendimento: 235-350MPa

Largura: Personalizada de acordo com os requisitos do perfil

Parâmetros

Desbobinador: 5T

Mesa de alimentação

Dispositivo de nivelamento

Dispositivo de perfuração: Personalizado de acordo com os requisitos do perfil

Velocidade de formação: 18-25m/min

Capa de segurança: opcional

Dispositivo pós-corte

Sistema de saída:

Suporte Manual/Empilhador Automático (Opcional); Direção de empilhamento: Lateral/Vertical (Opcional)

O sistema hidráulico fornece energia para sistemas de puncionamento e pós-corte

Sistema de controle elétrico: Mitsubishi/Siemens/AMS (opcional/personalizado conforme necessário)

Especificações

A máquina formadora é uma máquina totalmente nova de qualidade Grau A, que suporta personalização personalizada. As especificações básicas são fixas:

Número de Operadores: 1-2 pessoas

Fonte de alimentação: 220V/380V/415V/460V, 50/60Hz, trifásica (personalizada conforme necessário)

Peso do Equipamento: Aproximadamente 12 toneladas Dimensões Externas: Aproximadamente 25 × 2,5 × 1,8 m (Comprimento × Largura × Altura)

Requisitos de carregamento de contêineres: normalmente requer um contêiner de 40 pés

Cor: Azul/cinza padrão (personalizável mediante solicitação)

Origem: Xiamen, China

Embalagem: Embalagem protetora padrão de exportação

Forma formada: Personalizada de acordo com desenhos de perfil e requisitos do cliente

Fluxo do Processo de Produção

O equipamento é dividido em processos de pré-corte e pós-corte dependendo da tecnologia de corte. Apenas a ordem das etapas de corte difere; todos os outros processos são iguais. Ambos suportam desenrolamento automático/passivo:

Processo de pré-corte: Desbobinador → Guia de alimentação → Sistema de nivelamento → Dispositivo de puncionamento → Pré-corte de comprimento fixo → Sistema de conformação por dobra a frio → Saída (suporte manual/empilhador automático, opcional)

Processo pós-corte: Desbobinador → Guia de alimentação → Sistema de nivelamento → Dispositivo de puncionamento → Sistema de dobramento a frio → Pós-corte hidráulico de comprimento fixo → Saída (suporte manual/empilhador automático, opcional)

Especificações formadas e largura da bobina

Oferecemos uma variedade de especificações padrão de conformação de aço em forma de C, incluindo 80 mm, 100 mm, 120 mm, 140 mm, 160 mm, 180 mm, 200 mm, 220 mm, 240 mm e 250 mm, com espessuras variando de 1,0-3,0 mm. Algumas especificações são configurações padrão, enquanto outras são opcionais.

Somos compatíveis com várias larguras de bobina, incluindo 19 mm, 219 mm, 253 mm, 286 mm, 319 mm, 353 mm, 386 mm, 320 mm, 453 mm e 486 mm.

Layout da linha de produção

O comprimento total da linha de produção é de aproximadamente 25m. É composto por desbobinador, unidade de alimentação, dispositivo de nivelamento, dispositivo de puncionamento, sistema de dobramento a frio, dispositivo de corte e plataforma de suporte do produto acabado, nesta ordem. É equipado com estação hidráulica e quadro de controle elétrico. Cada componente possui uma dimensão de layout fixa.

Cenários de Aplicação de Produtos Acabados

O aço acabado em forma de C é amplamente utilizado em terças e vigas de parede de edifícios com estrutura de aço e também pode ser combinado em treliças e suportes leves de telhado;

Também pode ser utilizado em componentes como colunas, vigas e suportes na fabricação de máquinas industriais leves;

Devido às características do aço em forma de C, como ser ecologicamente correto, resistente e durável, econômico, fácil de instalar e esteticamente agradável, o escopo de aplicação de materiais de construção de aço relacionados continua a se expandir.

Nossa máquina de terça de metal pode formar aço por imersão a quente, aço Q235, aço Q345 e até mesmo bobina de aço duro 550Mpa. A maquinaria Beenew fabricará máquina de terça de aço de acordo com o desempenho do material de aço de processamento do comprador, velocidade necessária, precisão de terça final e outras necessidades especiais.

Existem três estilos de corte populares para máquinas de fabricação de formato C de metal:

Primeiro, corte universal, é bom para economizar tempo de lâminas de corte e adequado para máquinas de terças intercambiáveis ​​de tamanho, uma máquina para fazer terças pode produzir terças de vários tamanhos, mas apenas um conjunto de lâminas de corte universais pode atender a todas as necessidades.

Em segundo lugar, corte voador, é bom para melhorar a velocidade da linha da máquina formadora de formato C de aço, a linha não precisa parar durante o corte da terça.

Terceiro, corte de parada hidráulica, é um estilo de design normal, melhor custo de fabricação e desempenho estável para máquinas de fabricação de terças de aço.

Assim, todos os nossos compradores podem escolher designs adequados de acordo com o seu orçamento. Bem-vindo a entrar em contato conosco agora para obter sugestões mais profissionais sobre sua máquina formadora de perfil C galvanizado galvanizado.

Perguntas frequentes

O que é uma máquina de terça c e z?

A máquina de terça de aço é um equipamento que produz canais de aço em forma de C continuamente a partir de tiras de aço galvanizadas ou laminadas a frio, desde alimentação, perfuração, dobra e corte.

Esta máquina de terça é totalmente automática e fácil de operar com uma tela HIM amigável. É composto por um desbobinador, guia de chapa, nivelamento de tiras metálicas, seção de perfilagem de equipamentos, sistema de controle PLC, corte hidráulico, mesa de coleta.

Suas principais vantagens são designs lindamente personalizados, operação fácil e estável com estrutura corporal forte

O que é terça c?

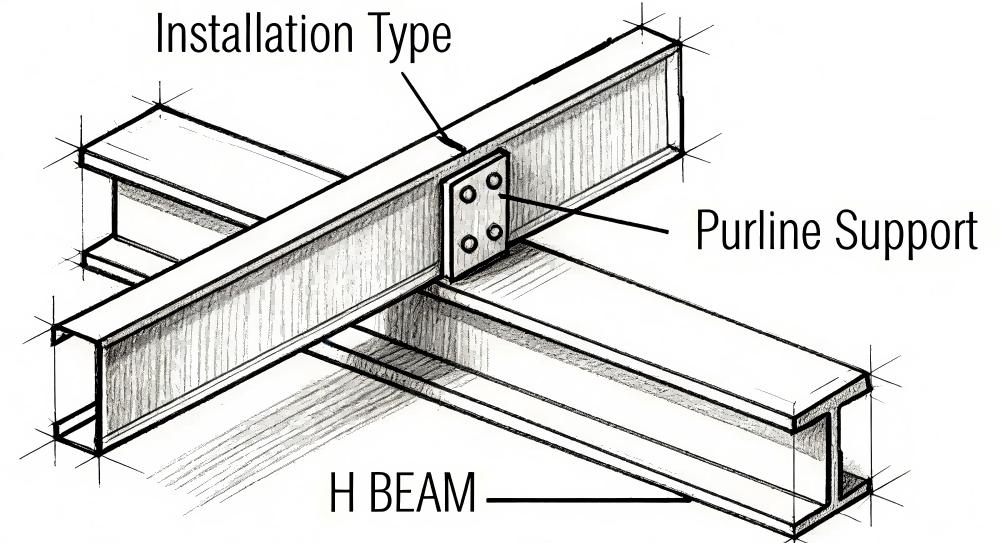

Terças C ou terças Cee são terças com seção transversal em forma de C, vigas horizontais que são projetadas para formar as vigas do telhado e da parede de uma estrutura de casca de edifício.

Eles ficam entre as telhas e o edifício, atuando como um suporte para a telha para garantir que ela esteja firmemente fixada e em um local seguro.

A vantagem da terça em forma de C é leve, fácil de instalar e transportar.

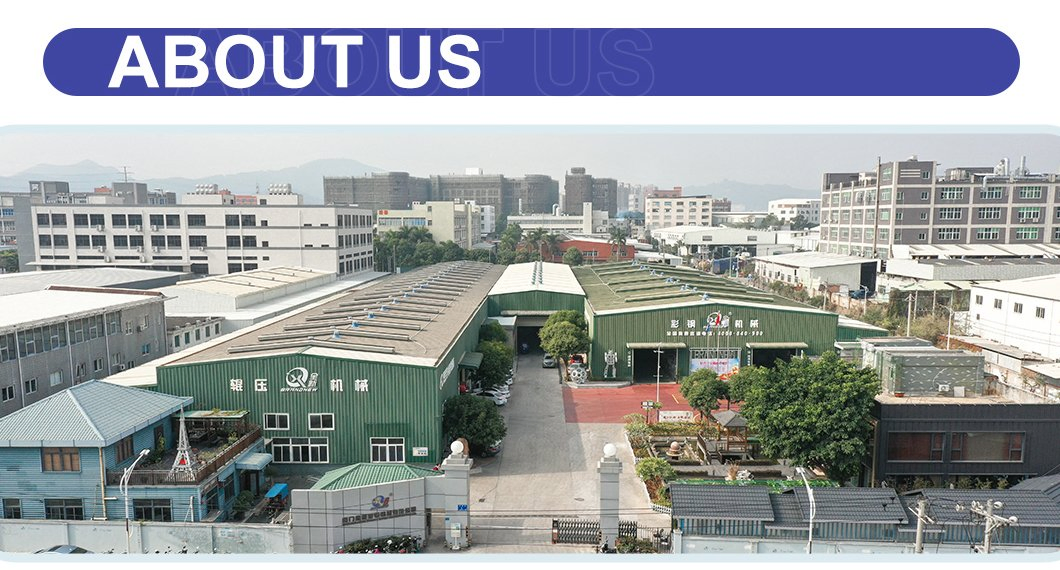

Sobre nós
